舒适加强型 | G42推拉隔音窗

一、产品介绍

1. 双层窗户一起隔音：在现有窗户内侧，加装一扇专业隔音窗，与原窗组成双重隔音体系；

2. 隔音原理：原窗+8cm空气层+G42系列密封隔音窗；8cm的空气层可以大幅度衰减250Hz以下的低频噪声，随着空气层的加大，双层窗户的低频吻合低谷朝着低频偏移，加大到12cm以上后避开了交通低频噪声段（63~250Hz）；

3. 型材：菲斯宝根据《噪声与振动控制工程手册-马大猷》原理开模定制，6063-T5多腔体等面密度隔音专用铝材，壁厚≥1.8mm；

4. 玻璃：5+1.14PVB+6双层夹胶玻璃 或者 4+1.14PVB+4+1.14PVB+4三层夹胶玻璃；

5. 配件：硅胶和复合发泡密封胶条、304不锈钢拉手、超高份子量聚乙烯导轨；

6. 推荐理由：大众化产品定位，性价比很高；开启不占室内空间；

二、无滑轮推拉密封隔音窗实用新型专利技术

1.  将夹胶玻璃磨边至轮廓算术平均偏差Ra≤0.8μm和轮廓最大高度Rz≤3.2μm；

2.  超高分子量聚乙烯（UHMWPE），重均分子量≥500万；

3.  硅胶胶条纯度≥98%，复合发泡三元乙丙（EPDM）密封胶条含生胶量≥40%；

4. 直接将打磨光滑的玻璃在超高分子量聚乙烯导轨上滑动，关闭时所有缝隙均有硅胶或EPDM胶条密封；

5. 实用新型专利查询

• 专利号：ZL201822196141.1

• 发明人：杨钦玉；周志良；庄红燕

• 专利申请日：2018年12月26日

• 专利权人：深圳市声境科技有限公司

• 查询网址：http://epub.cnipa.gov.cn/cred/CN209891984U

三、行业难题

1.  开发商常配的建筑外墙门窗是普通的中空玻璃（5+9Air+5），在低频噪声（63~250Hz）段，存在隔音低频吻合低谷；人体主观感觉是关着窗，房间里一直嗡嗡作响，大货车经过时还会有轰隆隆的震感；

2. 对于门窗行业而言，专注于主干道沿线建筑做隔音门窗是小众的专业细分市场；大企业大品牌门窗往往主营大众化的高端门窗，对于细分领域不可能面面俱到；

3. 声境科技在15年的实际工作中总结到，在同一小区往往靠近主干道的单元楼或者户型会因为噪声超标而降价促销，为噪声而妥协的业主往往在做隔音窗方面预算吃紧；

4. 高端大品牌门窗的产品中，对于中低频噪声段隔音性能杰出的配置，价格高到2600~5000元/平米；加装多一层隔音窗，不仅仅隔音性能更好，造价只有：800~1000元/平米；

5. 传统门窗需要拆除旧窗：已经入住的房屋拆窗会破坏建筑防水层和室内装修、外墙是幕墙结构的酒店、医院、办公楼绝不允许拆除幕墙、政府的公租房、共有产权房、人才房、保租房都不允许拆除原窗。加装隔音窗是解决噪声问题的唯一选项；

6. 很多做门窗的商家误以为中空玻璃就是隔音玻璃，中空间隔越大隔音越好，导致不少用户安装后才觉得隔音不行，拆掉重做又太浪费；也可以选择加装多一层隔音窗

7. 在淘宝、京东或抖音等各大电平台上，有很多门窗隔音产品，如：隔音窗帘、密封胶条、隔音吸音板之类的原窗隔音改造产品，都忽略了隔声的质量定律（Mass Law），轻质面板根本无法抵挡低频噪声。如下图是：《噪声与振动工程手册》中的材料隔音表：

四、产品独特优势

1. 推出市场使用15年，服务于几万个用户，其结构简单，故障率小于0.1%，经久耐用，稳定可靠；

2. 不拆原窗、不破坏装修：干法安装，不动墙体、窗套、墙纸；

3. 不改变原窗功能：原窗继续承担防风、挡雨、防盗等既有作用，安装隔音窗后不影响原窗的正常使用；

4. 隔音性能叠加：在原窗基础上实现隔音量大幅提升，当室外60~70dB(A),安装后都能35dB(A)以下；

5. 附带隔音隔热：两层窗之间的8~12cm的空气层，形成空气弹簧和热缓冲层；一般情况下交通噪音频谱修正量Rw+Ctr≥42 SPL（A）； 传热系数K≤ 0.8W/(m²·K) ；双层窗户的综合隔音隔热性能是任何单层窗户无法实现的高性能。

五、适用场景与人群

1.  靠近飞机航线、地铁、高铁、高速公路、主干道、公交站、施工工地、广场舞和商业杂吵地段的住宅、办公室、酒店、学校、医院；

2.  机电设备房、生产车间、录音棚、家庭KTV或酒店等，防止噪声外漏的场所；

3.  适用窗型：推拉窗、平开窗、飘窗、上悬窗、固定窗等均可加装；

4.  适用人群：长期受交通噪音困扰、不想搬家、不想大规模装修的家庭；机电设备房隔音降噪声工程，娱乐场所噪声防治；

5.  常见用户群体：刚搬家，无法适应嘈杂的新环境；工业企业噪声超标环评不达标；娱乐场所边界噪声超标被投诉。

六、隔音质量定律理论计算过程

声音穿透一种介质后其损失量主要由介质的厚度*密度=面密度决定，其它参数只占约±10%的作用。匀质单层板声波垂直入射时隔声量R₀（dB）理论计算公式：

R₀=101g[1+(πfM/ρ₀c)²]

式中 ρ₀— 空气密度，取1.18 kg/立方；

c—空气中声速，取344 m/s；

f—入射声波的频率（Hz）；

M— 板的面密度（kg/平米）。

公式摘自：《噪声与振动工程手册-隔音篇》

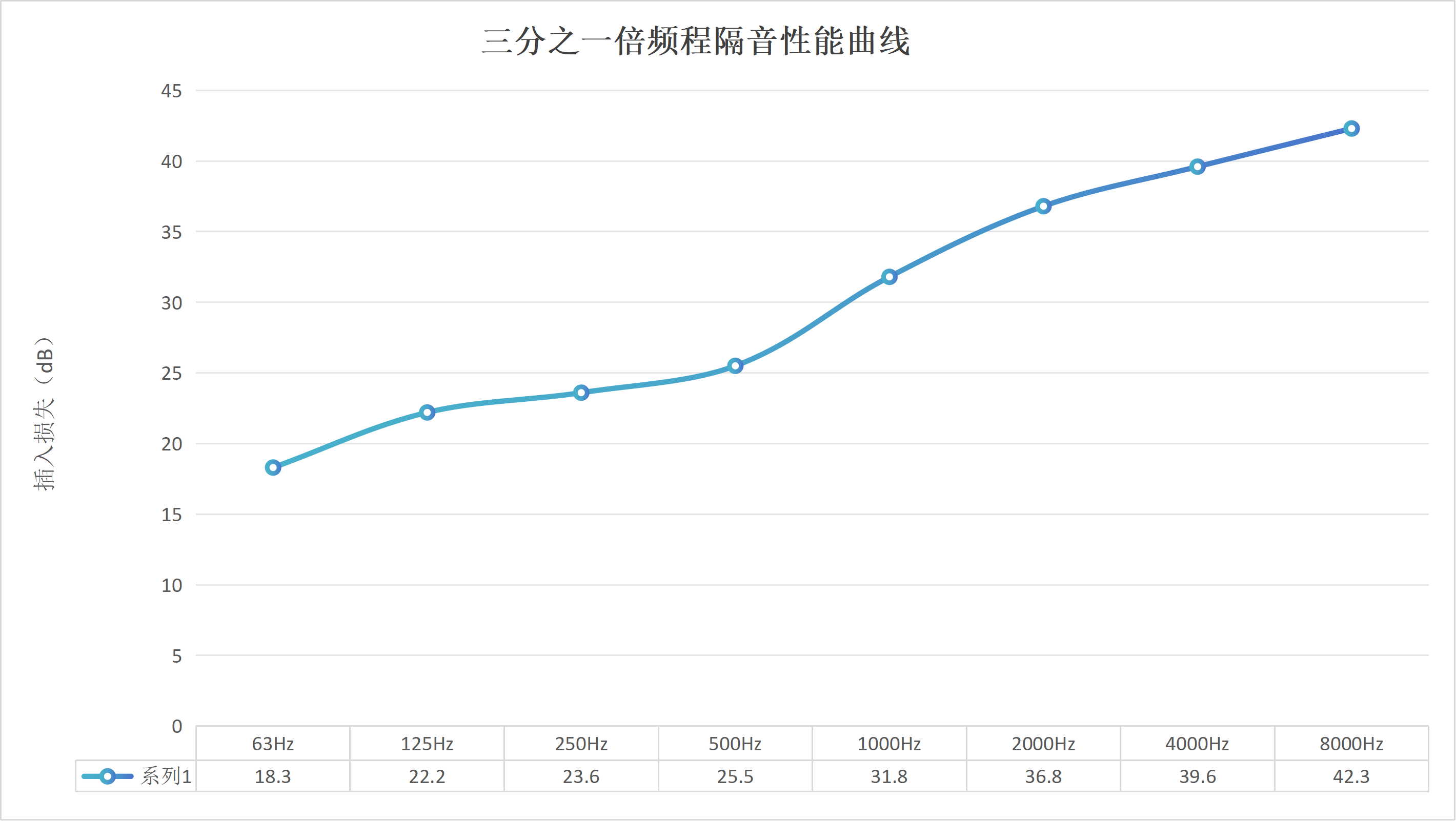

选取4+1.14PVB+4+1.14PVB+4三层夹胶玻璃面板，其面密度为32.5kg/平米；通过理论计算单窗：插入损失隔音量为35  SPL（A）。

七、实验室测量过程

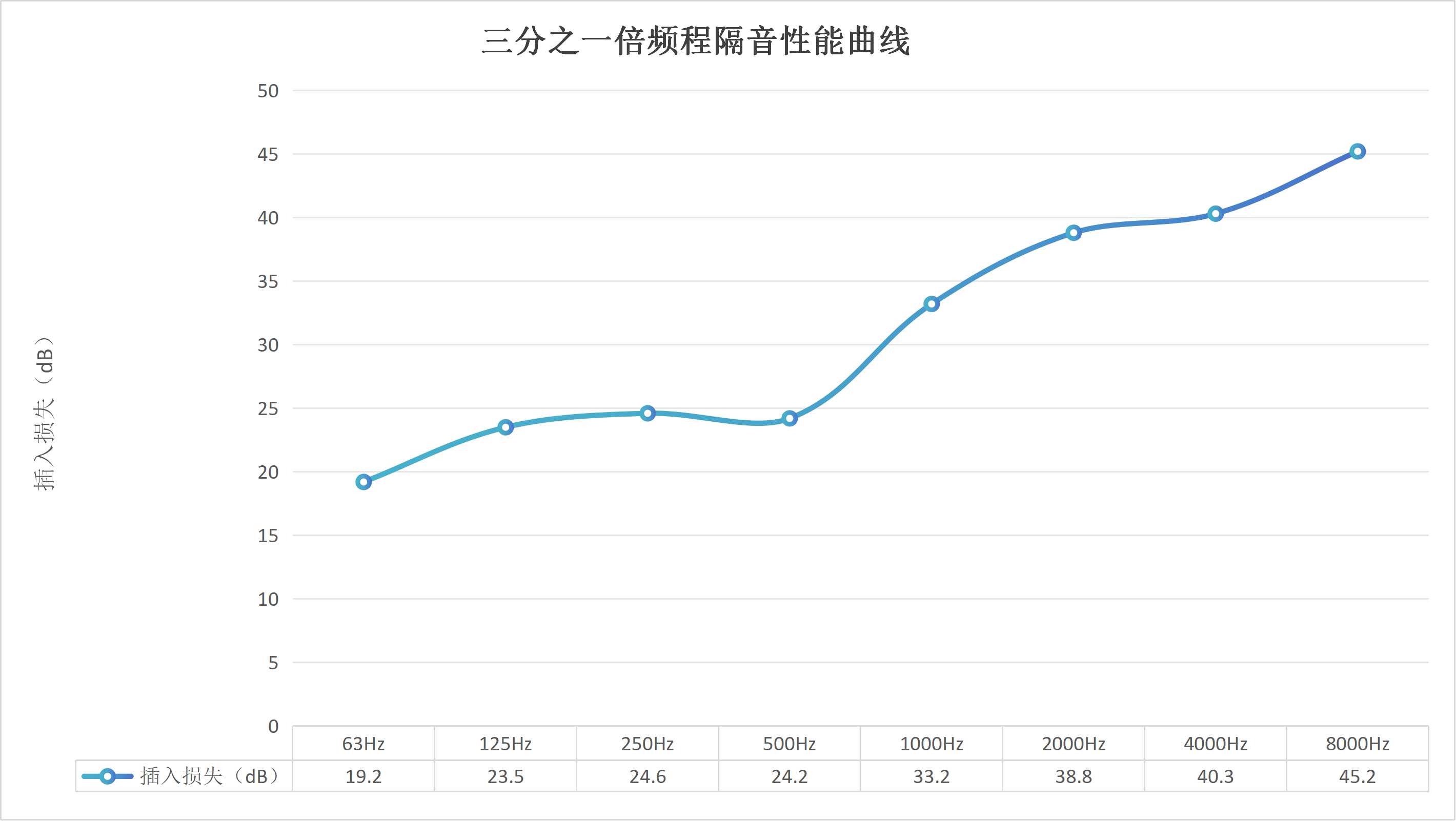

稳态的80dB(A)的白噪声，隔音窗的窗框与安装的墙体之间采用水泥砂浆填充所有缝隙，其实测结果：A计权声压级为32.5  SPL（A）。

八、使用说明

1. 这款窗户仅占用42mm的窗台空间，非常适合保留原窗，在原窗窗台上加装，与原窗组合交通噪音频谱修正量Rw+Ctr≥42 SPL（A）。

2. 当导轨积灰过多时，进行擦拭即可顺畅滑动。

九、总结

1. 通过自有实验室开展反复实测、研发；不断地优化产品结构，进行精简冗余。同时针对隔音薄弱环节进行材料加厚处理，补齐隔音短板；追寻品质与成本之间最优解决方案，这是菲斯宝产品具备高性价比的核心原因。

2. 对于门窗而言，型材不管是铝合金，断桥合金、塑钢还是钢窗，玻璃的面密度都远远大于型材；玻璃尽可能占据更大的可透声面积和尽可能内嵌到型材内部，是减少整窗隔音短板的关键；

3. 单层隔音窗的A计权声压级为32.5dB(A)，很接近其理论值；说明该产品的设计和生产工艺接近完美；注意：这是单层隔音窗的实验室数据，并不是双层窗户的组合交通噪音频谱修正量Rw+Ctr。

十、常见问答

1. 问：保留原窗，真的比拆掉旧窗换新更隔音吗？

答：根据隔声质量定律和双层板隔声频率特性曲线；即使新的隔音窗面密度跟原窗+隔音窗面密度一样，原窗+空气弹簧+隔音窗的空气弹簧结构都可以附加2~3dB额外隔音性能，并且在低频段获得极为难得的隔音附加性能。

需要特别注意的是双层窗的隔声频率特性曲线存在至少两个吻合低谷；当空气层厚度≥8cm，吻合低谷频率≤125Hz，空气层越大，吻合低谷频率越低，要避开交通噪声的主频125Hz~500Hz声压级。

原窗与隔音窗之间，不能有硬连接（如：使用铝板或塑料板做防尘隔断）；避免原窗被声波激振后，振动沿着硬连接传到隔音窗，形成声桥效应；

总体上，加装隔音窗后，双层窗户一起隔音隔热的性能，是单层窗户无法达到的高度。

2. 问：原窗已经老旧变形了，还能加装吗？

答：隔音窗与原窗之间是完全独立存在的，原窗老旧变形并不影响加装隔音窗。但是，从用户实际的需求出发，原窗变形，开关不顺，使用困难，甚至出现渗水和漏水情况，建议还是把原窗拆除，更换G60平开隔音窗；

3. 问：加装后能隔掉大货车或公交车那种“嗡嗡”的低频噪音吗？

答：低频噪声在空气中能传得更远，更难衰减，对墙体和玻璃的穿透能力更强；加装隔音窗，两窗之间的空气层达到8~30cm时，低频段的噪声隔音性能可以提高2~6dB；

值得注意的是，人的耳朵越安静越灵敏，即使再安静也不可能实现听不到声音的程度；加装隔音窗仅仅是将噪声控制在被允许和可接受的范围内。将频率为63Hz~250Hz的声压级控制45dB 以下，人耳主观感觉就是35dB(A)的响度。

对于室内响度级的噪声评价标准，参考PNC曲线更为贴近人耳对噪声的真实感受。

4. 问：加装一层普通窗户和加装专业隔音窗，效果差别大吗？

答：区别非常大。专业的隔音窗公司，声学工程师会根据现场的噪声频谱分析和用户的主观期望，推荐合适的隔音窗，并且承诺安装后达到多少分贝以下，不达标不收费。

比如主要声源是低频噪声，专业隔音窗会使用夹胶玻璃，如果是高频噪声则优选夹胶中空玻璃，并且会根据窗户尺寸大小（透声面积）去选用不同玻璃配套。

假如加装的是普通窗户，师傅通常全凭感觉施工，隔音效果既不可预知也难以控制，很多时候甚至连降低10dB(A)都很困难。相比之下，专业隔音窗一般能将噪音降低20~30dB(A)。

5. 问：安装后，实际能达到多少分贝？能不能承诺具体数值？

答：我们的师傅会使用爱华AWA5688噪声频谱分析仪测量现场的噪声，再根据窗户尺寸大小、房间空间尺寸和用户的期望安静程度，推荐不同配置的菲斯宝隔音窗，隔音性能从30~45dB(A)的都有。

我们的目标是不管窗外有多吵，安装我们的隔音窗后10秒平均值都可以降到35dB(A)以下，并且把承诺写进合同，不达标不收费。

6. 问：你们上门测量收费吗？你们用什么工具测量？

答：我们上门测量门窗尺寸和噪声声压级是免费的。我们使用卷尺测量窗户大小尺寸，爱华AWA5688频谱分析仪测量噪声频谱分布数值。

7. 问：你们说得这么专业，为何测量窗户尺寸用卷尺，不用激光测距仪？

答：对于室内加装隔音窗，我们对洞口的尺寸测量精度要求控制在±1mm，激光测距仪无法看到光线是否水平或者竖直，读数常常偏大1~3mm。

如果激光测距仪的光线打到光滑的表面（如瓷砖、玻璃）经常报错，大跨度测量时，误差甚至会超过3mm。

8. 问：这种室内加装算违建吗？物业会不会不允许？

答：室内加装隔音窗不是违建，物业无权干涉，就跟家里装个电视、放个衣柜一样。

15年来，我们给无数的家庭加装过隔音窗，不管是公租房、保租房、人才房、公寓、宿舍还是商品房，室内空间均属于私人领域。

9. 问：加装窗能用多久？用几年隔音效果会下降吗？

答：对于隔音窗而言，玻璃和型材不存在老化、变质和变形的问题， 只要胶条质量过硬，整窗寿命就有保障。我们采用纯度90%以上的硅胶胶条和生胶量40%的三元乙丙胶条，使用20年不硬化，不变质。

2011年安装的用户，在2026年回访上门时，所检查的胶条依然保持着柔软和密封能力。隔音窗的隔音效果，几乎能保持与窗户本身同等的使用年限。

10. 问：加装隔音窗大概多少钱？比换窗贵还是便宜？

答：加装隔音窗均价在800~1100元/平米之间，就可以实现双层窗户综合隔音性能大于40dB(A)；

如果换一个隔音性能大于40dB(A)的专业隔音窗，均价在1600~2200元/平米，一般换窗后还会有500~1000元的墙面修复费。

11.  问：有没有什么隐藏费用？测量、安装另收费吗？

答：菲斯宝隔音窗是明码标价，我们有淘宝、京东和抖音店，支付一个99元测量金（不做可退），上门测量是免费的。

安装费用是包含在合同上的总金额内，合同金额多少，就是多少，没有任何隐藏费用。

有些客户家，要拆桌子、拆护栏、没电梯要搬上楼、安装车无法停到小区内等各种情况，我们在签合同时都会提前协商好，安装过程再多困难都不会有任何加价行为。
